鉄道車両に使用している直流モータ整流子面のプロフィール管理を、高精度かつ効率的に支援できる装置です。

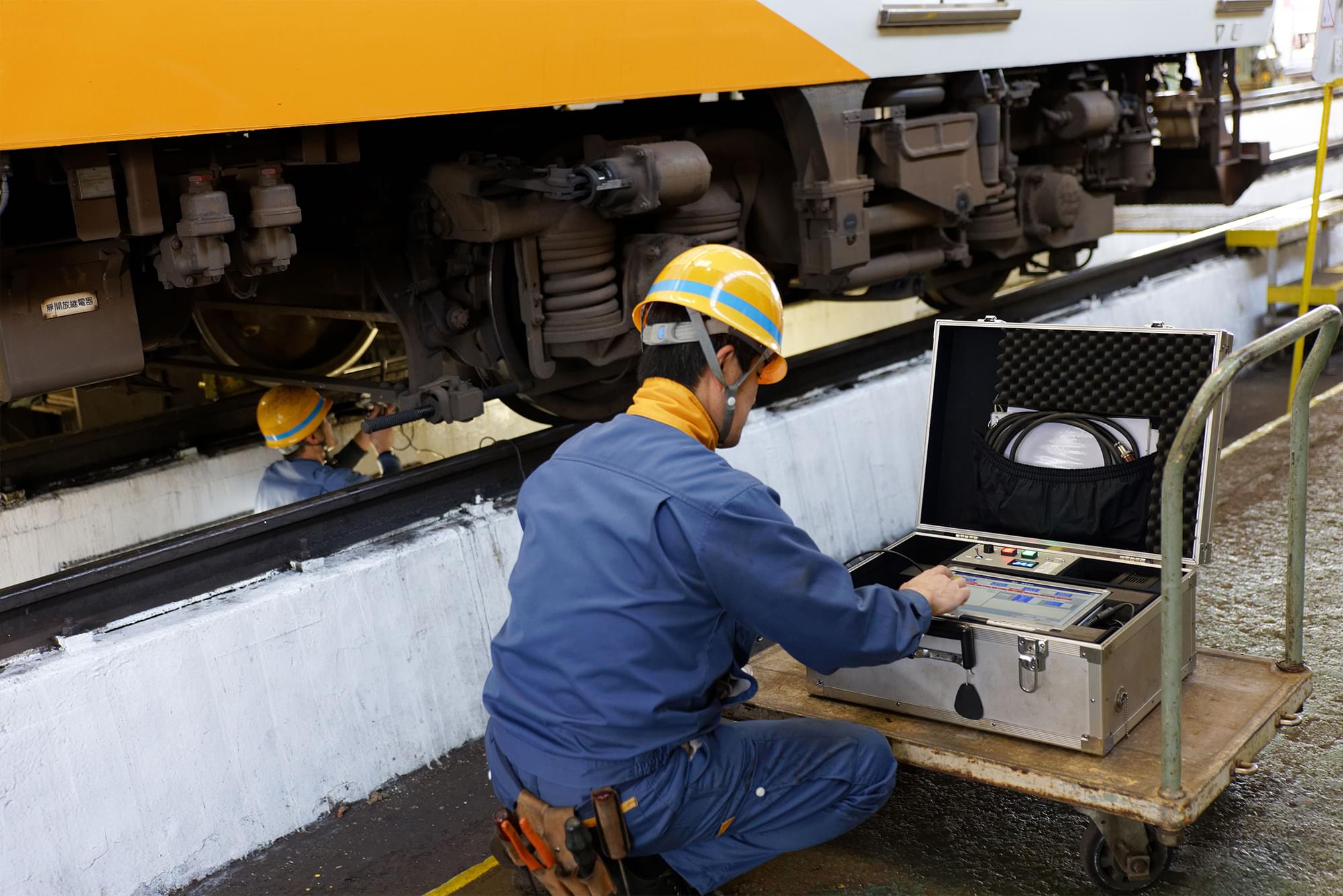

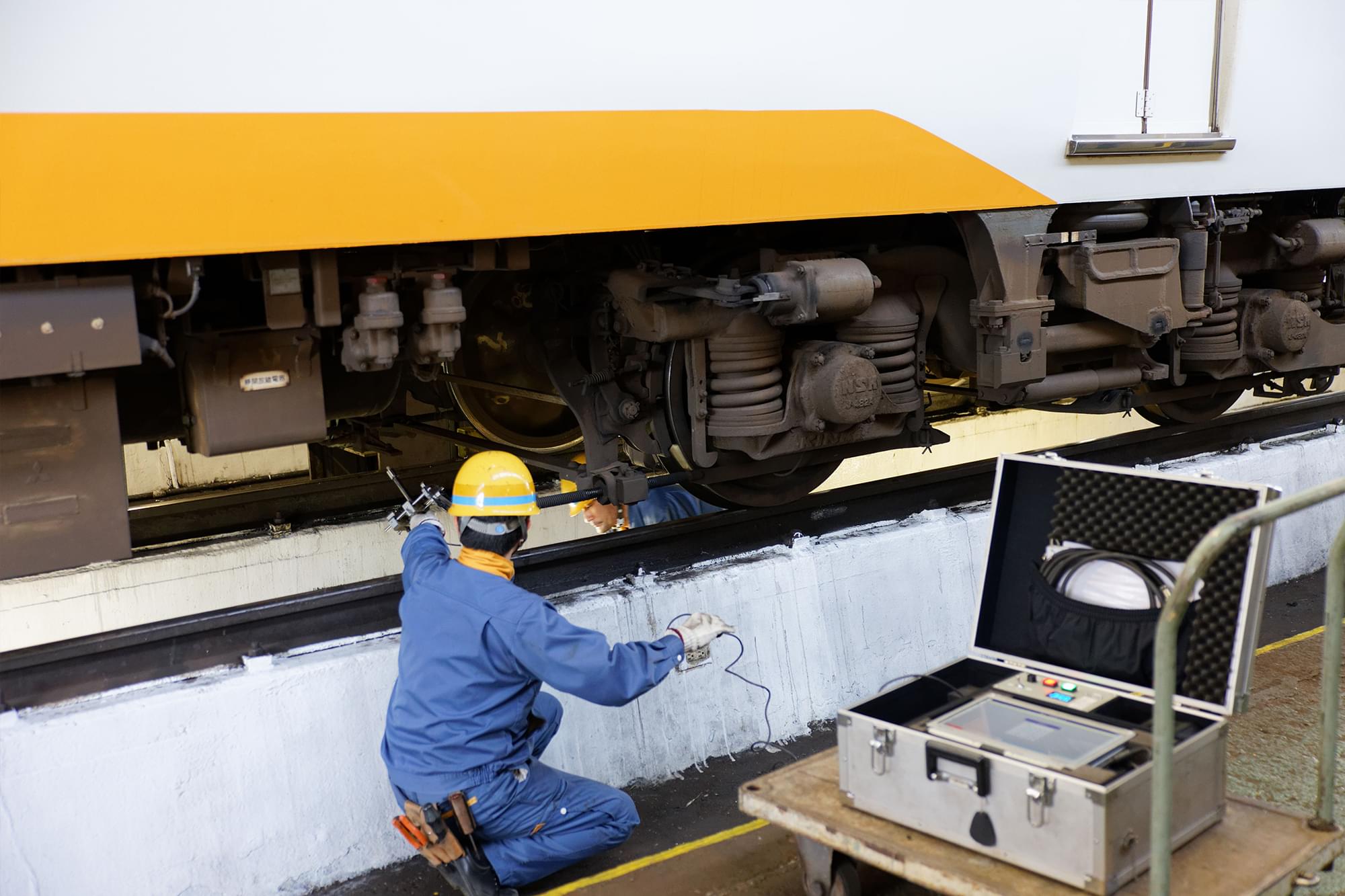

精密な精度が要求されるセンサの取り付けについては、専用の取り付け金具を製作。モーター枠を基準に、ワンタッチで取り付けできる仕様です。センサの出力によってモーターの1回転が検出できるため、ロータリーエンコーダなどの別センサを取り付ける必要はありません(非接触式リニア近接センサのみ)。

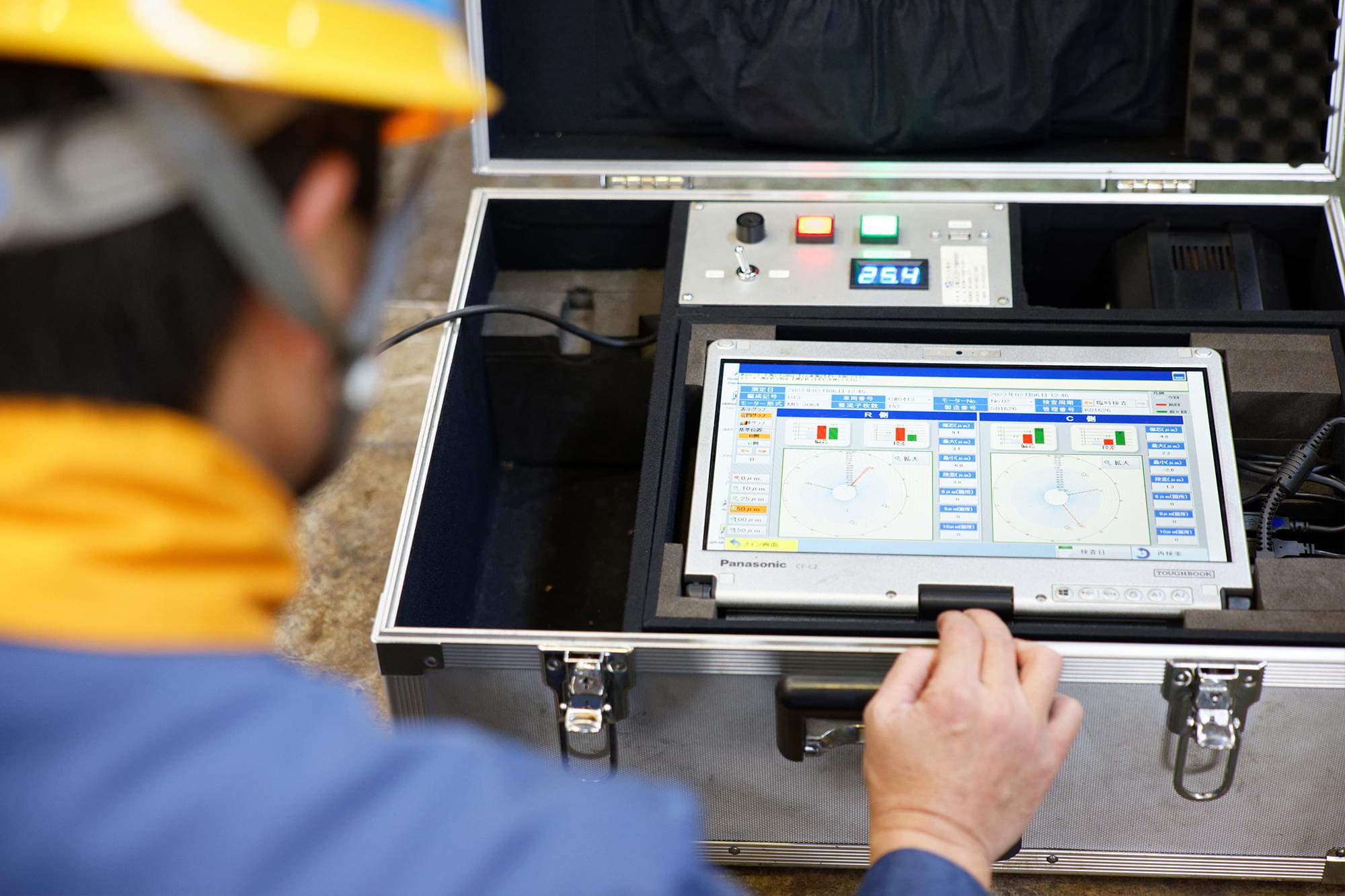

非接触式リニア近接センサを用い、1つのセンサで必要な部分をすべて計測し、偏芯イメージ・最大値・最小値・最大段差などの情報が得られます。測定データによるモーターの偏心は、現場で直感的にどの部分(角度)の偏心値が大きいか分かるよう、円型グラフで表示。偏心数値も計算するので、基準を越えた場合は数値を赤色で表示し、削正が必要なことを知らせます。

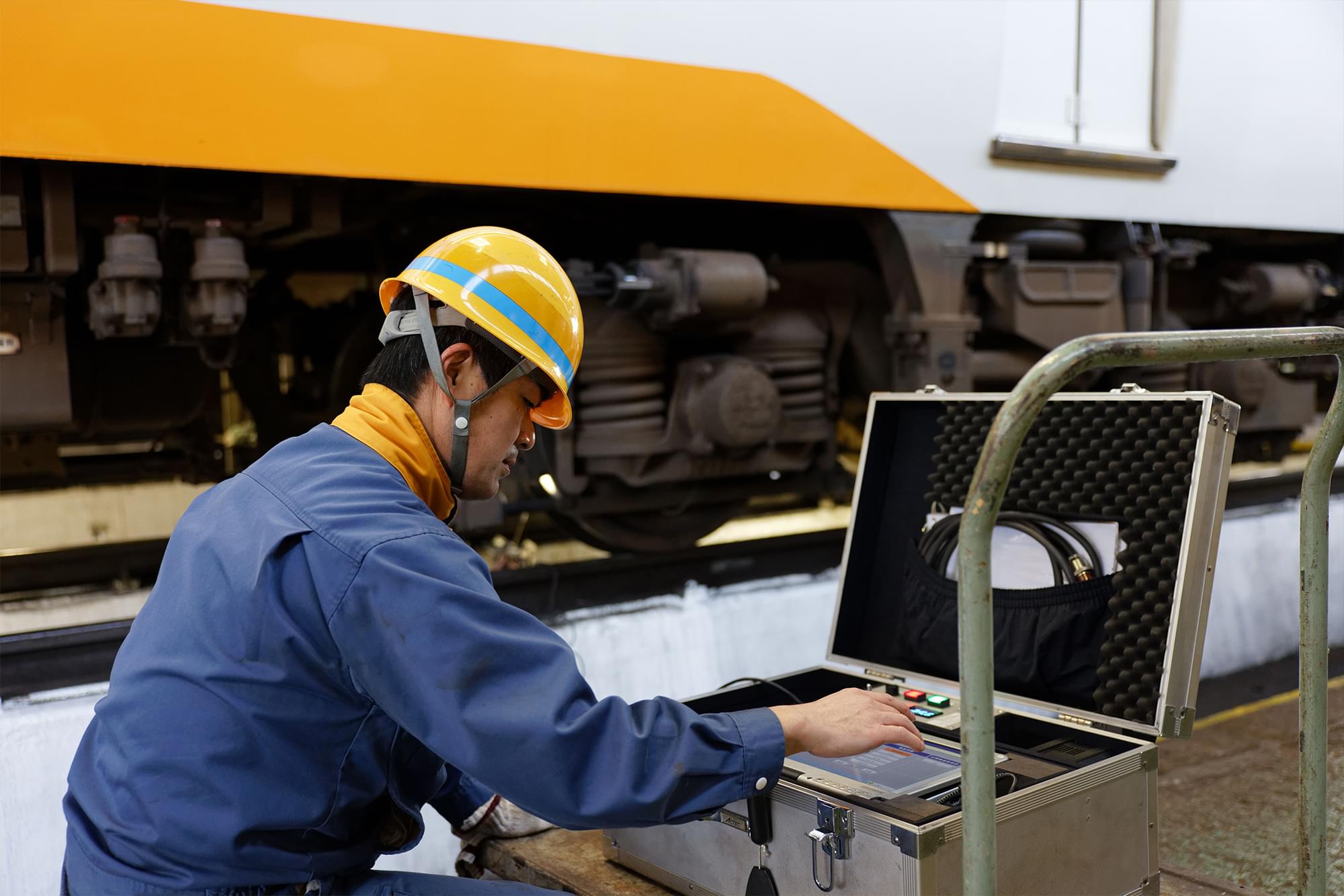

予め車両番号やモーター形式、モーター番号を登録することで、測定対象を選択するのみで測定が開始できます。キーボードなどからの入力作業が不要のため、手袋を着用したまま現場で測定が行えます。

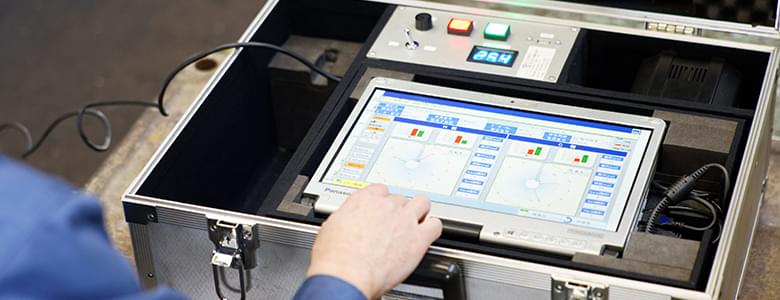

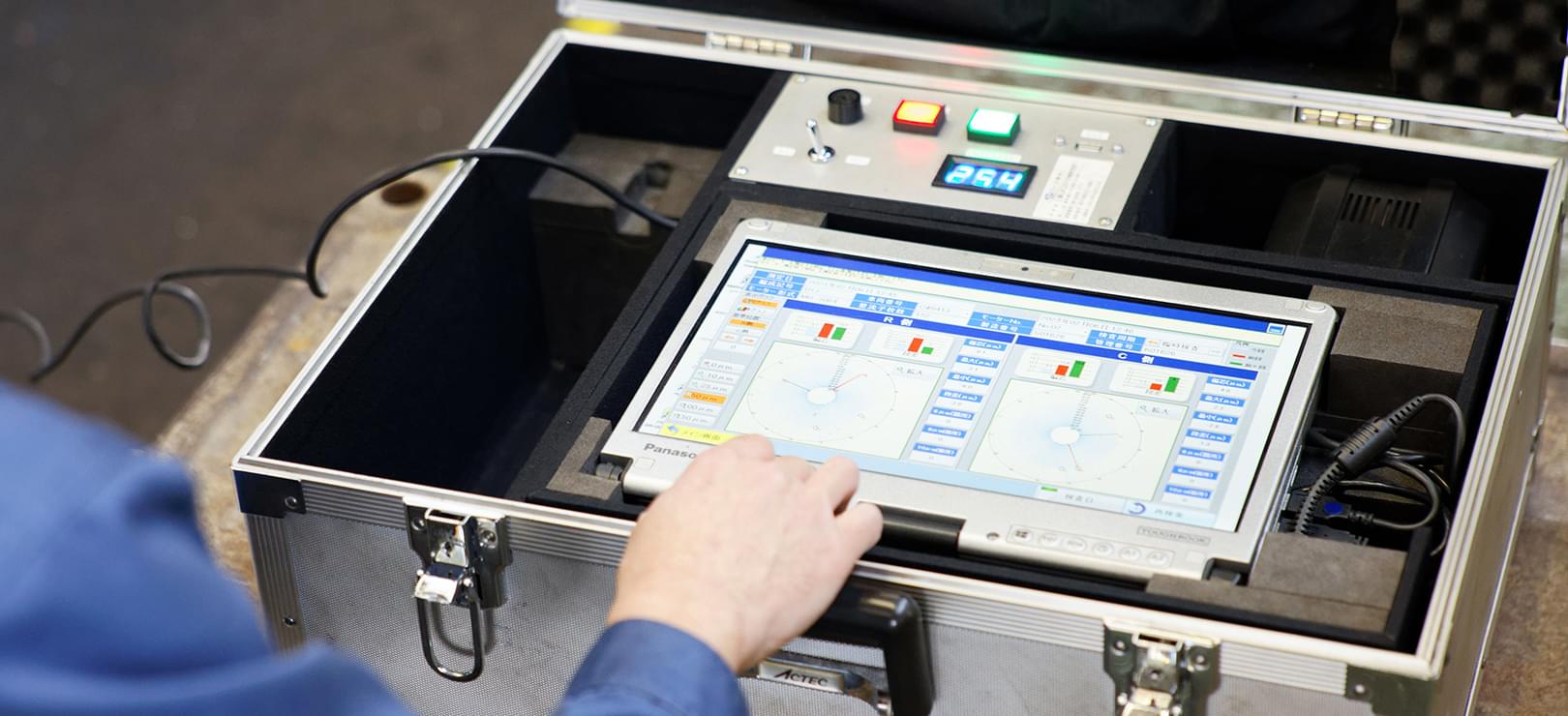

その場ですぐに画面出力し、測定結果が確認できます。USBメモリなどにデータを保存し、事務所で測定結果の確認や印刷も可能です(専用の印刷用紙は不要)。
・近畿日本鉄道株式会社
※敬称略
非接触式リニア近接センサ | 分解能1㎛ | |
---|---|---|
解析用PC | 12.5型タッチパネル式ノートPC | |
重量 | 18.5kg | |
寸法 | 550×410×250 | |
電源 | AC100V |
